太阳能路灯锂电池安装方法

　　一. 安装方向

　　所下图所示，安装时必须有线的一端向下安装。

　　二. 接线方法

　　1. 锂电池和LED灯的接线方法，如下图所示

　　负载输出：正负极(红线代表正极，黑线代表负极);正极和LED灯的正极相连接，负极和LED灯的负极相连接。

　　2. 锂电池和太阳能板的接线方法，如下图所示

　　太阳能输入：正负极(红线代表正极，黑线代表负极);正极和太阳能板的正极相连接，负极和太阳能板的负极相连接。

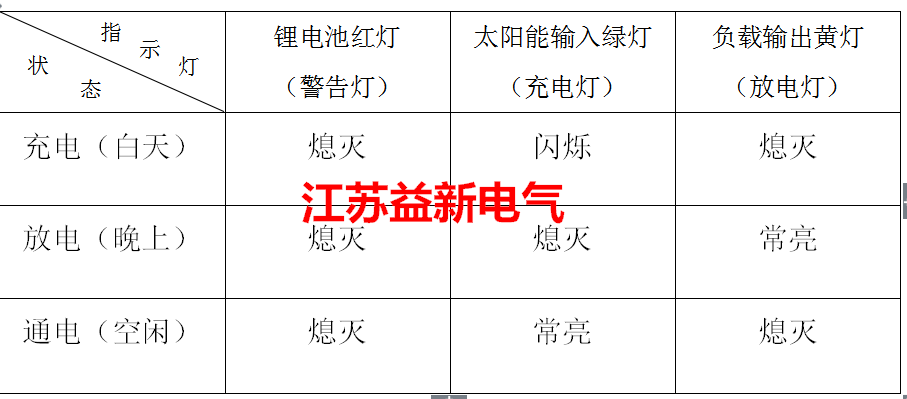

　　锂电池一体机指示灯状态说明

　　锂电池红灯

　　(警告灯)太阳能输入绿灯(充电灯)负载输出黄灯

　　(放电灯)

　　充电(白天)熄灭闪烁熄灭

　　放电(晚上)熄灭熄灭常亮

　　通电(空闲)熄灭常亮熄灭

　　三、 安装步骤

　　1、 所有连接线接好，检查充电灯绿灯是否正常闪烁或常亮。

　　2、 如正常闪烁或长亮，10秒后拔掉太阳能输入，负载输出LED灯正常亮。

　　3、 重新把太阳能输入连接好，负载输出LED灯10秒钟后熄灭。

　　4、 上面所有步骤结束后，太阳能路灯就可以正常使用。

　　四、常见问题

　　1. 太阳能输入：

　　如果把太阳能输入接上后绿色指示灯不亮，则有两种可能：

　　第一， 太阳能输入连接处可能接反，如果接反请按上面第二步正确接线方法连接。

　　第二， 太阳能输入接线正确绿色指示灯不亮，则可能太阳能板没有电压了。

　　2. 负载输出：

　　如果负载输出红色指示灯亮，LED灯不亮，则有两种可能：

　　第一， 负载输出连接处可能接反，如果接反请按上面第二步正确接线方法连接。

　　第二， LED灯的电压没有大于锂电池电压(正常情况下LED灯电压必须大于锂电池电压)。

　　3. 单独锂电一体机没有任何连接时，三个指示灯不亮，则有可能锂电一体机电池电压较低达到过放保护值了，把太阳能输入接上太阳能板，这时蓝色指示灯闪烁，绿色指示灯常亮，说明正在充电，正常。
