【高杆灯厂家设计】高杆灯灯杆结构如何设计力学分析

　　国际照明委员会(CIE)定义高度在20米或以上者为高杆照明系统，高杆照明系统通常在国内称为高杆灯。高杆灯广泛用于城市广场、车站、码头、货场、公路、体育场、立交桥等户外大面积照明场所。在这些公共地方使用的大型灯具，安全性是特别重要的。然而，在台风等恶劣天气中，有时候发生高杆灯倒塌事故，造成倒塌的原因往往是高杆灯灯杆强度不足，部分厂家进行高杆灯设计时没有进行强度校核或以低于10级台风的要求进行校核。关于高杆灯灯杆结构强度验算，我国目前暂无具体的详细规范，只是在城镇建设行业标准《CJ/T 3076-1998 高杆照明设施技术条件》中指出：高杆照明设施的抗风压设计应符合《GBJ9-87 建筑结构荷载规范》 和《GBJ135-90 高耸结构设计规范》的有关规定。

　　升降式圆盘形高杆灯，灯盘最大直径Φ=2.84 m，灯杆高度H=30 m，灯杆选用Q235钢板压制焊接成型，梢径d1=0.28 m，根径d2=0.65 m，灯杆分三段，上段和中段壁厚t=8 mm、下段壁厚t=10 mm，采用16 只400 W 高压纳灯，灯盘(含灯具)的投影面积约为3.3㎡，灯杆下部开孔320mm×1200mm，开孔处进行加强处理。灯盘(含灯具)自重500 kg，灯杆重3300 kg。设计要求可承受12级台风(风速v=35 m/s)。

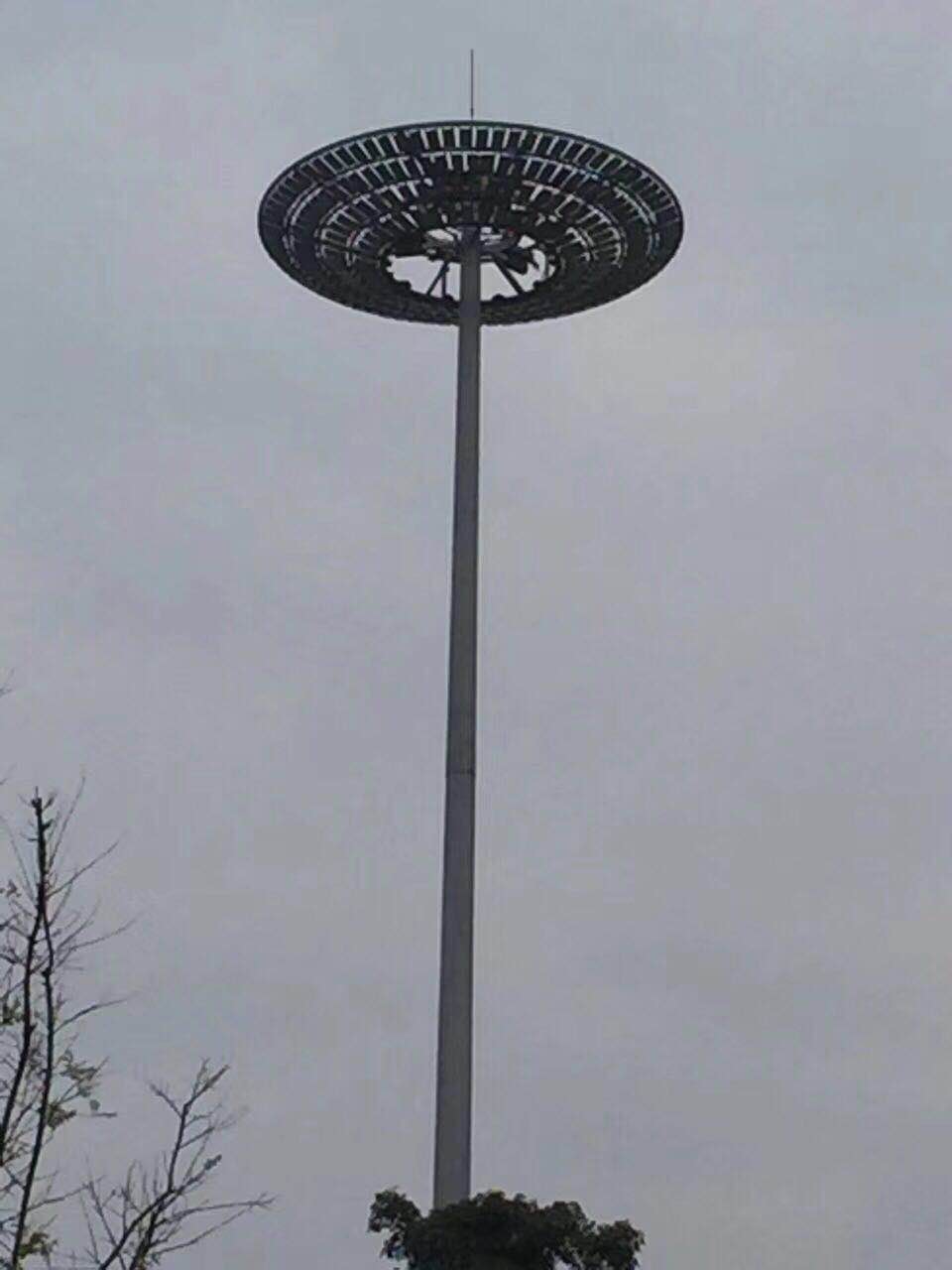

　　30米高杆灯简图

　　如果在灯杆结构强度的验算中发现强度不足，应该通过调整设计，如增加灯杆壁厚、加大灯杆直径等，以满足安全需求，不应明知强度不足而为了节约成本而不改良设计;同理，如果在灯杆结构强度的验算中发现强度远大于所需的安全要求，在满足安全需求的前提下，可以通过调整设计，如减少灯杆壁厚、缩小灯杆直径等，以降低成本。
